Un multimètre posé sur une prise murale ne mesure pas la résistance de la terre. L’appareil n’injecte pas assez de courant pour calculer une valeur en ohms exploitable. Ce qu’il capte, c’est une différence de potentiel en volts entre les bornes de la prise, un indice de continuité du circuit, pas une grandeur normative. Comprendre cette distinction évite de confondre un test rapide avec une mesure réglementaire.
Ce que le multimètre mesure vraiment sur une prise de terre
Le multimètre numérique, réglé en mode tension alternative (VAC), détecte la différence de potentiel entre la phase et la terre, puis entre le neutre et la terre. Ces lectures en volts renseignent sur la présence d’un circuit de terre raccordé et sur d’éventuelles fuites de courant.
Entre phase et terre, la tension attendue tourne autour de la tension du réseau. Entre neutre et terre, la valeur reste normalement très basse. Si la tension entre phase et terre est nulle ou identique à celle entre phase et neutre, le fil de protection n’est probablement pas raccordé, ou le conducteur est interrompu quelque part entre la prise et le bornier du tableau.

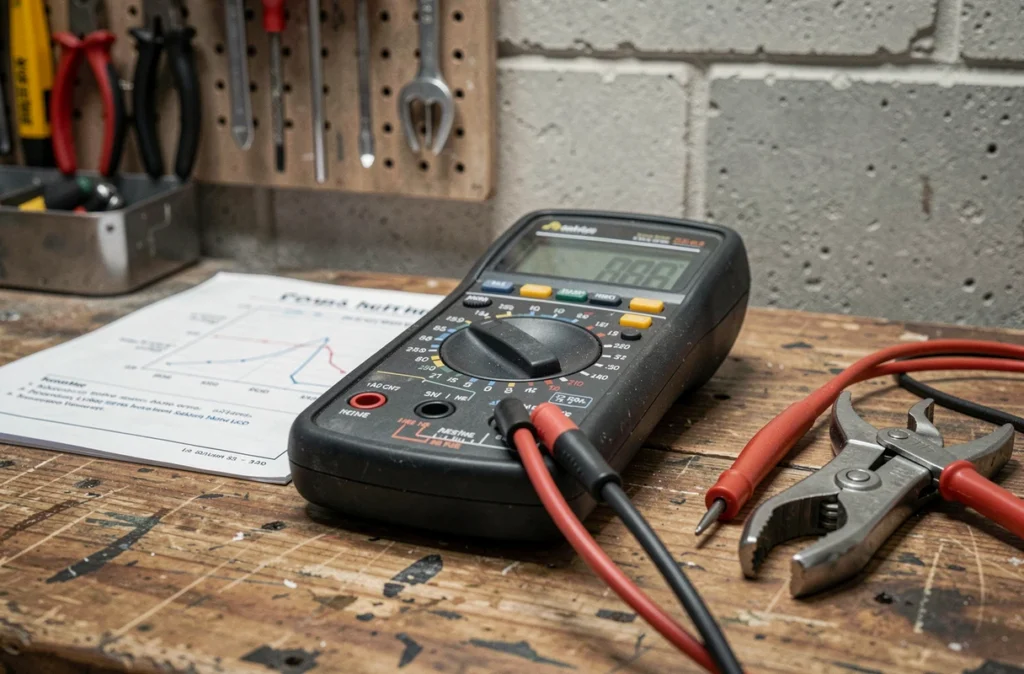

Le mode ohmmètre du multimètre, lui, envoie un courant de test trop faible pour traverser la boucle de terre complète (piquet, sol, retour réseau). La valeur affichée en ohms n’a aucune fiabilité normative. Elle peut indiquer une continuité grossière du fil vert-jaune dans la gaine, mais elle ne dit rien sur la résistance réelle de la prise de terre enfouie dans le sol.
Série NF C 15-100 version 2024 : ce qui change pour la terre en 2026
La norme NF C 15-100 n’est plus le document unique de 2002 complété par des amendements successifs. Elle a été republiée le 23 août 2024 sous forme d’une série de 21 textes (NF C 15-100-X), remplaçant l’ancienne édition et ses amendements A1 à A5.
Le calendrier d’application est échelonné. Le Consuel utilise cette série 2024 comme référence pour les installations rénovées depuis septembre 2025, et pour les bâtiments neufs à partir d’avril 2026. De nombreux blogs continuent d’écrire que « la dernière mise à jour date de 2016 », ce qui est désormais inexact.
Sections minimales du conducteur de terre
Les exigences de section pour le conducteur de terre restent un point de vérification lors du diagnostic :
- Cuivre isolé : section minimale de 16 mm², ce qui correspond au cas le plus courant en maison individuelle avec gaine technique
- Cuivre nu : section minimale de 25 mm², utilisé quand le conducteur chemine sans protection mécanique
- Acier galvanisé nu : section minimale de 50 mm², rencontré dans les configurations anciennes ou industrielles
Un multimètre ne vérifie pas la section d’un conducteur. Il ne détecte pas non plus un cuivre oxydé qui augmente la résistance sans rompre la continuité. La conformité du conducteur de terre exige une inspection visuelle et une mesure instrumentée.
Telluromètre et testeur de boucle : les appareils qui mesurent la résistance de terre

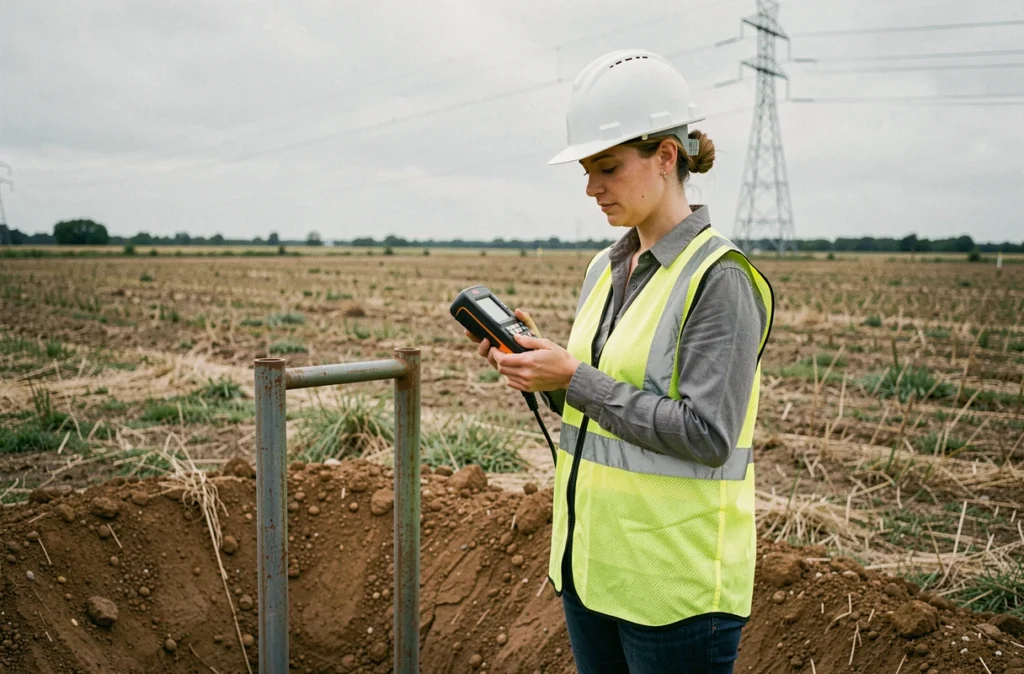

Le telluromètre injecte un courant alternatif connu entre le piquet de terre de l’installation et deux sondes auxiliaires plantées dans le sol à distance calibrée. Il calcule la résistance en ohms à partir de la tension mesurée et du courant injecté. Cette méthode, dite des trois piquets, est la seule qui produit une valeur exploitable pour le Consuel.
Le testeur de boucle de terre fonctionne différemment. Il mesure l’impédance de la boucle complète (phase, terre, retour réseau) sans piquet auxiliaire. L’appareil de type CATU DT-300 entre dans cette catégorie. Il donne une indication rapide de l’impédance globale, utile en diagnostic mais pas substituable à la mesure au telluromètre pour un contrôle de conformité initial.
Pourquoi ces deux appareils ne sont pas interchangeables
Le telluromètre isole la résistance du piquet et du sol. Le testeur de boucle inclut toute l’impédance du réseau de distribution dans sa lecture. Un résultat correct au testeur de boucle peut masquer un piquet de terre défaillant compensé par un réseau basse impédance. À l’inverse, un telluromètre ne détecte pas un défaut de continuité en amont du bornier.
Chaque appareil répond à une question différente. Le multimètre répond à « y a-t-il un circuit ? », le testeur de boucle à « la boucle globale est-elle fonctionnelle ? », le telluromètre à « le piquet de terre a-t-il une résistance acceptable ? ».
Protocole de test au multimètre : les trois lectures utiles
Le multimètre reste un outil de diagnostic de première intention. Voici les trois mesures à effectuer sur une prise sous tension, avec un appareil certifié catégorie III minimum.
- Tension phase-terre : la pointe rouge sur la phase (trou gauche ou droit selon le câblage), la pointe noire sur la broche de terre. Une tension proche de celle du réseau confirme que le circuit de terre est raccordé jusqu’à la prise
- Tension neutre-terre : pointe rouge sur le neutre, pointe noire sur la terre. Une tension supérieure à quelques volts signale un déséquilibre ou un défaut de raccordement du neutre
- Tension phase-neutre : mesure de contrôle classique qui valide que la prise est bien alimentée et que le réseau délivre sa tension nominale
Si la tension phase-terre est nulle alors que la tension phase-neutre est normale, le conducteur de protection est interrompu ou non raccordé. Le multimètre a rempli son rôle : il a identifié un défaut. Il ne peut pas aller plus loin.
Limites du multimètre et cas où il faut faire intervenir un professionnel
Un fil vert-jaune continu du tableau à la prise ne garantit pas que le piquet de terre fonctionne. Le multimètre ne voit pas au-delà du bornier. Un piquet oxydé, un sol trop sec ou une connexion corrodée à la barrette de terre passent inaperçus.
Un test au multimètre ne remplace pas le contrôle Consuel lors d’une mise en service ou d’une rénovation lourde. La série NF C 15-100 version 2024 maintient l’obligation de mesure instrumentée de la résistance de terre pour toute validation de conformité.
Le multimètre détecte l’absence de raccordement et les anomalies de tension. Pour quantifier la résistance de la prise de terre en ohms, seul un telluromètre ou un testeur de boucle dédié produit une valeur fiable. Savoir ce que chaque appareil mesure, et ce qu’il ne mesure pas, reste la base d’un diagnostic électrique cohérent.
